Sistem pompa hydrant bukan sekadar perlengkapan tambahan dalam bangunan. Pada gedung, pabrik, gudang, kawasan industri, dan fasilitas komersial, pompa hydrant berperan penting untuk memastikan sistem pemadam kebakaran berbasis air dapat bekerja saat kondisi darurat terjadi.
Karena itu, memahami ketentuan dan kewajiban pemasangan pompa hydrant menjadi hal penting bagi pemilik bangunan, kontraktor, developer, facility management, hingga tim engineering. Pemasangan pompa hydrant harus memperhatikan kapasitas, tekanan, sumber air, control panel, jalur suction, jalur discharge, hingga kesiapan sistem saat dilakukan pengujian.
Di Indonesia, acuan teknis sistem proteksi kebakaran bangunan gedung tercantum dalam Permen PUPR No. 26/PRT/M/2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran pada Bangunan Gedung dan Lingkungan. Regulasi ini menjadi salah satu rujukan penting dalam penyediaan sistem proteksi kebakaran pada bangunan gedung.
Selain itu, standar internasional seperti NFPA 20 juga banyak dijadikan rujukan teknis untuk pemilihan dan instalasi stationary fire pumps agar sistem dapat bekerja sesuai fungsi, readiness, dan reliability yang dibutuhkan dalam proteksi kebakaran.
Apa Itu Pompa Hydrant?
Pompa hydrant adalah pompa yang digunakan untuk mendorong air dari sumber penampungan menuju jaringan hydrant, sprinkler, atau sistem pemadam kebakaran berbasis air lainnya.
Dalam sistem fire protection, pompa hydrant biasanya terdiri dari tiga unit utama:
- Electric Fire Pump
Pompa utama yang bekerja menggunakan tenaga listrik. - Diesel Fire Pump
Pompa cadangan yang bekerja menggunakan mesin diesel, terutama ketika suplai listrik terganggu. - Jockey Pump
Pompa kecil yang berfungsi menjaga tekanan sistem agar tetap stabil dan mencegah pompa utama bekerja terlalu sering.
Ketiga pompa ini harus dirancang sebagai satu sistem yang saling mendukung. Jika salah satu komponen tidak sesuai spesifikasi, performa sistem hydrant dapat terganggu.
Kenapa Pemasangan Pompa Hydrant Tidak Bisa Asal?
Pompa hydrant bekerja pada kondisi darurat. Artinya, sistem ini harus siap ketika dibutuhkan, bukan hanya terlihat lengkap secara fisik.
Kesalahan dalam pemasangan bisa menyebabkan beberapa masalah, seperti:
- Tekanan air tidak mencukupi saat hydrant digunakan.
- Debit air tidak sesuai kebutuhan area yang dilindungi.
- Pompa utama terlalu sering menyala dan mati.
- Diesel pump tidak siap saat listrik padam.
- Jockey pump tidak mampu menjaga tekanan sistem.
- Jalur suction menghambat performa pompa.
- Discharge connection tidak mendukung distribusi air secara optimal.
- Control panel tidak membaca tekanan sistem dengan benar.
Karena itu, pemasangan pompa hydrant wajib memperhatikan perhitungan teknis, kondisi bangunan, kebutuhan flow, kebutuhan pressure, dan standar sistem proteksi kebakaran yang berlaku.
Ketentuan Umum Pemasangan Pompa Hydrant
1. Kapasitas Pompa Harus Sesuai Kebutuhan Bangunan
Pompa hydrant harus dipilih berdasarkan kebutuhan aliran air dan tekanan sistem. Kapasitas pompa untuk gudang kecil tentu berbeda dengan kapasitas pompa untuk pabrik, kawasan industri, gedung bertingkat, atau area produksi dengan risiko kebakaran lebih tinggi.
Hal yang perlu diperhitungkan antara lain:
- Luas area bangunan.
- Jumlah titik hydrant.
- Ketinggian bangunan.
- Panjang jalur pipa.
- Kebutuhan tekanan di titik terjauh.
- Sumber air yang tersedia.
- Risiko kebakaran pada area tersebut.
Pemilihan kapasitas pompa yang terlalu kecil dapat membuat air tidak sampai dengan tekanan yang cukup. Sebaliknya, pemilihan pompa yang terlalu besar tanpa perhitungan juga bisa membuat sistem tidak efisien.
2. Wajib Ada Pompa Utama dan Pompa Cadangan
Dalam sistem hydrant yang baik, pompa tidak hanya mengandalkan satu unit saja. Umumnya digunakan kombinasi electric fire pump dan diesel fire pump.
Electric fire pump digunakan sebagai pompa utama. Diesel fire pump berfungsi sebagai backup ketika listrik padam atau terjadi gangguan pada suplai daya.
Kombinasi ini penting karena kondisi kebakaran sering kali tidak bisa diprediksi. Saat listrik terganggu, sistem pemadam tetap harus dapat bekerja melalui diesel pump.
3. Jockey Pump Wajib Menjaga Tekanan Sistem
Jockey pump memiliki peran penting dalam menjaga tekanan jaringan pipa. Pompa ini bekerja untuk mengatasi penurunan tekanan kecil, sehingga electric pump atau diesel pump tidak perlu menyala terlalu sering.
Tanpa jockey pump, pompa utama bisa lebih sering aktif akibat penurunan tekanan kecil. Dalam jangka panjang, hal ini bisa memengaruhi umur pompa, panel, dan komponen sistem lainnya.
4. Control Panel Harus Bekerja Otomatis dan Terintegrasi
Automatic control panel berfungsi sebagai pusat kendali sistem pompa hydrant. Panel ini membaca tekanan sistem dan mengatur kapan pompa harus menyala.
Dalam pemasangan pompa hydrant, panel harus disesuaikan dengan urutan kerja pompa. Umumnya, jockey pump akan bekerja lebih dulu ketika tekanan turun. Jika tekanan terus turun, electric fire pump akan aktif. Jika kondisi listrik terganggu atau tekanan tetap tidak tercapai, diesel fire pump berfungsi sebagai backup.
Panel yang baik membantu sistem bekerja lebih responsif, aman, dan mudah dipantau oleh tim engineering atau facility management.
5. Jalur Suction dan Discharge Harus Sesuai Perhitungan
Suction connection adalah jalur hisap dari sumber air menuju pompa. Discharge connection adalah jalur keluaran air dari pompa menuju jaringan hydrant.
Keduanya tidak boleh dibuat sembarangan.
Pada jalur suction, desain yang kurang tepat dapat menyebabkan hambatan aliran, cavitation, atau performa pompa menurun. Pada jalur discharge, ukuran pipa, header, fitting, support, dan valve harus sesuai agar distribusi air tetap stabil.
6. Sistem Harus Diuji Setelah Pemasangan
Setelah pemasangan selesai, sistem pompa hydrant perlu diuji untuk memastikan seluruh komponen bekerja sesuai fungsinya.
Pengujian biasanya mencakup:
- Pemeriksaan pompa electric.
- Pemeriksaan pompa diesel.
- Pemeriksaan jockey pump.
- Pemeriksaan tekanan on/off.
- Pemeriksaan control panel.
- Pemeriksaan valve.
- Pemeriksaan jalur suction dan discharge.
- Simulasi penurunan tekanan.
- Pemeriksaan kebocoran pada jalur pipa.
- Pengecekan kondisi operasional sistem.
Testing ini penting agar sistem tidak hanya terpasang, tetapi benar-benar siap digunakan.
Kewajiban Pemilik Bangunan dalam Pemasangan Pompa Hydrant
Pemilik bangunan, pengelola fasilitas, atau pihak project owner memiliki tanggung jawab untuk memastikan sistem proteksi kebakaran tersedia dan berfungsi sesuai kebutuhan bangunan.
Beberapa kewajiban yang perlu diperhatikan antara lain:
- Menyediakan sistem proteksi kebakaran yang sesuai dengan fungsi bangunan.
Gedung, pabrik, gudang, dan fasilitas industri membutuhkan sistem yang berbeda sesuai karakter risiko masing-masing. - Menggunakan perencanaan dan instalasi yang tepat.
Sistem hydrant harus dirancang dengan memperhatikan kapasitas air, tekanan, jalur pipa, dan titik distribusi. - Memastikan pompa, panel, valve, dan aksesoris sesuai kebutuhan.
Komponen yang tidak sesuai dapat membuat sistem gagal bekerja optimal. - Melakukan testing dan commissioning.
Sistem harus diuji sebelum digunakan secara operasional. - Melakukan pemeriksaan dan perawatan berkala.
Pompa hydrant tidak cukup hanya dipasang. Sistem harus rutin diperiksa agar tetap siap saat dibutuhkan.
Permen PUPR No. 20/PRT/M/2009 juga mengatur pedoman teknis manajemen proteksi kebakaran di perkotaan, yang menunjukkan pentingnya pengelolaan sistem proteksi kebakaran secara terarah, bukan hanya pemasangan fisik di awal proyek.

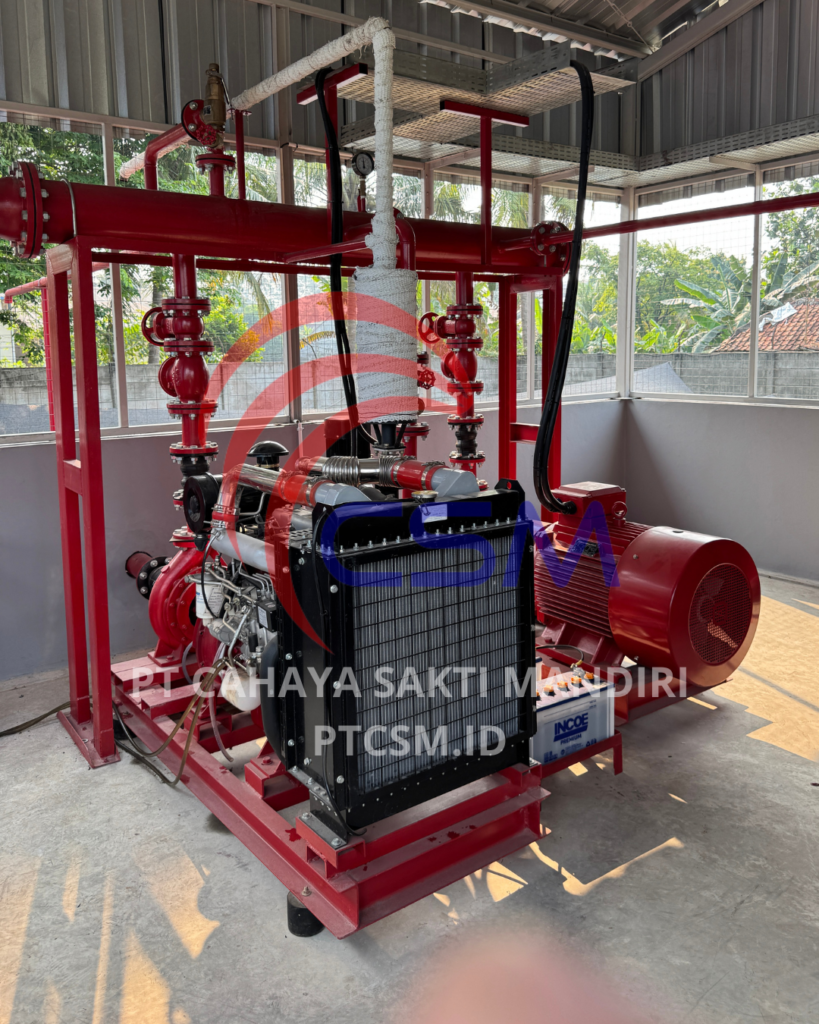

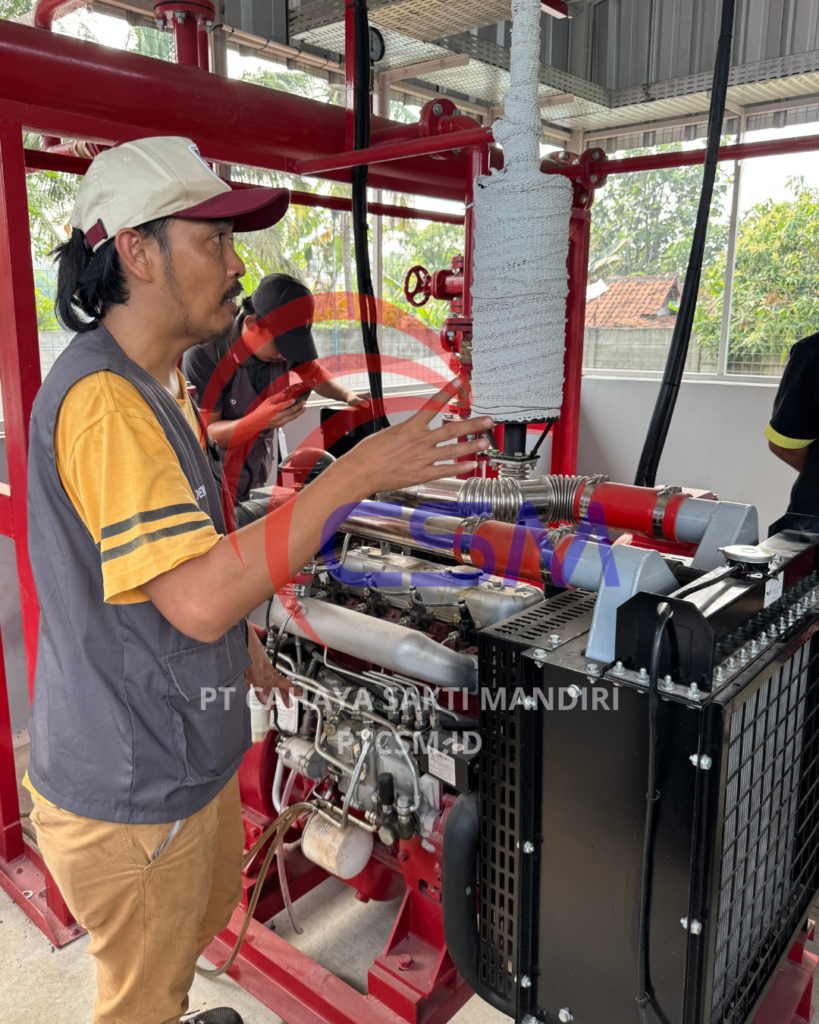

Studi Kasus Pemasangan Pompa Hydrant: PT Aneka Sarivita, Balaraja Tangerang
Sebagai contoh penerapan di lapangan, PTCSM pernah terlibat dalam pekerjaan pemasangan pompa hydrant untuk PT Aneka Sarivita, Balaraja Tangerang, dengan kontraktor PT Karya Amanusa Kathina (KANAKA).
Berdasarkan data teknis pekerjaan pada tanggal 02/07/2026, konfigurasi pompa hydrant yang digunakan adalah sebagai berikut:
1. Jockey Pump
- Kapasitas: 20 USGPM
- Head: 110 meter
- Pressure setting ON: 6 bar
- Pressure setting OFF: 8 bar
- Daya: 3 kW
Jockey pump pada sistem ini berfungsi menjaga tekanan jaringan hydrant tetap stabil. Dengan setting ON di 6 bar dan OFF di 8 bar, pompa akan bekerja saat tekanan turun dan berhenti ketika tekanan sistem kembali tercapai.
2. Electric Fire Pump
- Kapasitas: 750 USGPM
- Head: 90 meter
- Pressure setting ON: 5 bar
- OFF: Manual
- Daya: 75 kW
Electric fire pump berperan sebagai pompa utama. Kapasitas 750 USGPM setara dengan kurang lebih ±2.800 LPM, sehingga cocok untuk kebutuhan distribusi air berkapasitas besar pada sistem hydrant industri.
3. Diesel Fire Pump
- Kapasitas: 750 USGPM
- Head: 90 meter
- Pressure setting ON: 4 bar
- OFF: Manual
- Daya: 75 kW
Diesel fire pump digunakan sebagai pompa cadangan. Setting ON pada 4 bar menunjukkan bahwa diesel pump akan bekerja ketika tekanan sistem turun lebih jauh, terutama jika electric fire pump tidak mampu menjaga tekanan atau terjadi gangguan pada suplai listrik.
Urutan Kerja Pompa Berdasarkan Setting Tekanan
Dari data pekerjaan tersebut, sistem dapat dipahami memiliki urutan kerja sebagai berikut:
- Jockey pump aktif saat tekanan turun ke 6 bar.
Pompa ini menjaga tekanan sistem untuk kebutuhan koreksi tekanan kecil. - Electric fire pump aktif saat tekanan turun ke 5 bar.
Jika penurunan tekanan lebih besar, pompa utama akan bekerja untuk menjaga pasokan air ke jaringan hydrant. - Diesel fire pump aktif saat tekanan turun ke 4 bar.
Pompa diesel menjadi backup ketika tekanan semakin turun atau terjadi kondisi darurat yang membutuhkan dukungan pompa cadangan.
Urutan ini penting karena sistem hydrant harus memiliki respons bertahap sesuai kondisi tekanan. Dengan begitu, setiap pompa bekerja sesuai fungsinya dan tidak saling mengganggu.
Kenapa Data Teknis Ini Penting?
Data teknis seperti kapasitas USGPM, head meter, pressure setting, dan daya motor sangat penting dalam pemasangan pompa hydrant.
Tanpa data yang jelas, sistem berisiko tidak bekerja sesuai kebutuhan. Misalnya, pompa bisa terlalu kecil untuk melayani area bangunan, tekanan tidak sampai ke titik hydrant terjauh, atau pompa utama terlalu sering menyala karena jockey pump tidak bekerja optimal.
Pada pekerjaan PT Aneka Sarivita Balaraja Tangerang, penggunaan kombinasi jockey pump 20 USGPM, electric fire pump 750 USGPM, dan diesel fire pump 750 USGPM menunjukkan bahwa sistem dirancang dengan pembagian fungsi yang jelas antara penjaga tekanan, pompa utama, dan pompa cadangan.
Checklist Sebelum Pemasangan Pompa Hydrant
Sebelum melakukan pemasangan pompa hydrant, beberapa hal berikut perlu diperhatikan:
- Apakah kapasitas pompa sudah sesuai kebutuhan bangunan?
- Apakah sumber air mencukupi?
- Apakah jalur suction sudah aman dari hambatan?
- Apakah discharge header sesuai dengan kebutuhan distribusi?
- Apakah control panel sudah sesuai dengan urutan kerja pompa?
- Apakah setting tekanan jockey, electric, dan diesel sudah tepat?
- Apakah valve dan aksesoris sudah lengkap?
- Apakah tersedia ruang pompa yang memadai?
- Apakah sistem dapat diakses untuk perawatan?
- Apakah testing dan commissioning sudah direncanakan?
Checklist ini membantu memastikan sistem tidak hanya terpasang, tetapi juga siap digunakan dalam kondisi darurat.
Kesalahan Umum dalam Pemasangan Pompa Hydrant
Beberapa kesalahan yang sering terjadi dalam pemasangan pompa hydrant antara lain:
1. Hanya Fokus pada Harga Pompa
Harga memang penting, tetapi sistem hydrant tidak boleh dipilih hanya berdasarkan harga termurah. Spesifikasi pompa harus sesuai dengan kebutuhan tekanan, debit, dan karakter bangunan.
2. Mengabaikan Jalur Suction
Jalur suction yang terlalu banyak belokan, terlalu kecil, atau tidak sesuai layout dapat mengganggu performa pompa.
3. Tidak Mengatur Pressure Setting dengan Benar
Setting tekanan yang tidak tepat dapat membuat pompa bekerja tidak berurutan, terlalu sering start-stop, atau bahkan gagal aktif saat dibutuhkan.
4. Tidak Melakukan Testing
Sistem yang terlihat lengkap belum tentu siap bekerja. Testing wajib dilakukan untuk memastikan semua komponen bekerja sesuai fungsi.
5. Tidak Ada Jadwal Maintenance
Pompa hydrant harus diperiksa secara berkala. Diesel pump, electric pump, jockey pump, panel, valve, dan pipa harus tetap dalam kondisi siap.
FAQ Seputar Ketentuan dan Kewajiban Pemasangan Pompa Hydrant
Apa fungsi utama pompa hydrant?
Pompa hydrant berfungsi menyediakan tekanan dan aliran air untuk sistem pemadam kebakaran berbasis hydrant atau sprinkler.
Apakah pemasangan pompa hydrant wajib untuk semua bangunan?
Kewajiban sistem proteksi kebakaran bergantung pada fungsi, ukuran, risiko, dan ketentuan teknis bangunan. Gedung besar, pabrik, gudang, dan fasilitas industri umumnya membutuhkan sistem proteksi kebakaran yang lebih lengkap.
Kenapa harus ada diesel fire pump?
Diesel fire pump berfungsi sebagai pompa cadangan ketika suplai listrik terganggu. Dengan adanya diesel pump, sistem tetap dapat bekerja dalam kondisi darurat.
Apa fungsi jockey pump?
Jockey pump menjaga tekanan sistem agar tetap stabil dan mencegah pompa utama bekerja terlalu sering akibat penurunan tekanan kecil.
Apakah pressure setting setiap proyek selalu sama?
Tidak. Pressure setting harus disesuaikan dengan kebutuhan sistem, tinggi bangunan, jalur pipa, kapasitas pompa, dan kondisi lapangan.
Apakah pemasangan pompa hydrant harus menggunakan kontraktor berpengalaman?
Sangat disarankan. Pompa hydrant adalah bagian dari sistem keselamatan bangunan, sehingga pemasangannya membutuhkan perhitungan teknis, pengalaman lapangan, dan pemahaman terhadap sistem fire protection.
Kesimpulan
Memahami ketentuan dan kewajiban pemasangan pompa hydrant sangat penting untuk memastikan sistem proteksi kebakaran dapat bekerja dengan baik saat dibutuhkan.
Pemasangan pompa hydrant harus memperhatikan kapasitas pompa, tekanan, sumber air, jalur suction, discharge connection, control panel, valve, serta testing setelah instalasi. Sistem yang baik tidak hanya terlihat lengkap, tetapi juga harus siap bekerja dalam kondisi darurat.
Contoh pemasangan di PT Aneka Sarivita, Balaraja Tangerang bersama kontraktor PT Karya Amanusa Kathina (KANAKA) menunjukkan pentingnya pembagian fungsi antara jockey pump, electric fire pump, dan diesel fire pump dalam menjaga kesiapan sistem hydrant.
